Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 |
|---|---|---|---|
| Rodzaj: | ślimak i ślimacznica | Gwarancja: | 3 lata |
| OEM: | Dostępny | Pomoc techniczna: | Całe życie |
| Podanie: | System śledzenia słońca | Stosunek: | 57 |
| High Light: | napęd pierścienia obrotowego,mały skręcony napęd |
||

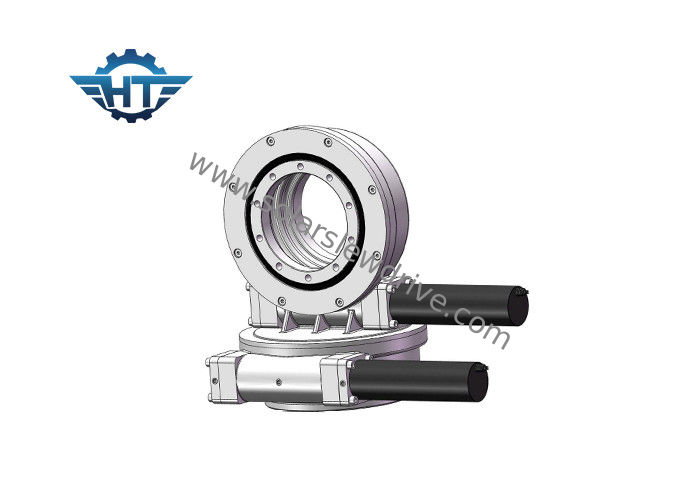

Niezawodny dwuosiowy napęd SDE3 / SDE5 z silnikiem krokowym i sterownikami do stacji CSP
Dane techniczne
Nasze podstawowe modele zapewniają zakresy wydajności od 1500 Nm do 11 200 Nm momentu trzymającego, od 100 Nm do 20 000 Nm wyjściowego momentu obrotowego, od 5000 Nm do 89 000 Nm momentu przechylającego oraz przełożenia redukcyjne skrzyni biegów od 30: 1 do 150: 1.Po zamontowaniu przekładni planetarnej przełożenie może być jeszcze wyższe.Napędy mogą być montowane poziomo, pionowo lub na kombinacji wielu osi.
Niezawodność
Nasze dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres użytkowania precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, stosując normy ustanowione przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność w terenie.
Występ
Nasze napędy obrotowe wykorzystują opatentowaną technologię ślimakową klepsydry, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co zapewnia większe zazębienie zębów niż standardowe ślimaki, co zapewnia większą stabilność i wytrzymałość przekładni.Dowiedz się więcej o technologii klepsydry.
Aplikacje
Najpopularniejszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania, takie jak podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie scen.
Dzięki zastosowaniu robaka klepsydrowego dyski mają następujące funkcje:
1) Wyższy wyjściowy moment obrotowy i obciążenie trzymające
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnienie
Napęd obrotowy zastosowany w antenie satelitarnej:
Jak wybrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Podaj nam następujące informacje, aby wybrać odpowiedni napęd obrotu:
1. wniosek
2. Wymagany tocznik wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład ciężar paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są używane do obliczenia, czy zalecany przez nas napęd może wytrzymać obciążenie maksymalne w przypadku dużego wiatru.
4. wymagana prędkość wyjściowa, która pomoże nam zalecić odpowiednie silniki dla Ciebie.
5. inne informacje, takie jak luz, zapotrzebowanie na klasę IP itp
Nasze dwuosiowe napędy obrotowe są wymienione poniżejw, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
