Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo | Model: | SDE7 |
---|---|---|---|
Przełożenie: | 57: 1 | Moment wyjściowy: | 0,8 kNm |
Holding Torque: | 6 kNm | Moment obrotowy: | 9,2 kNm |
Miejsce pochodzenia: | Chiny | Nazwa handlowa: | Hangtuo |
High Light: | mały skręcony napęd,silnik napędu ślimaka |

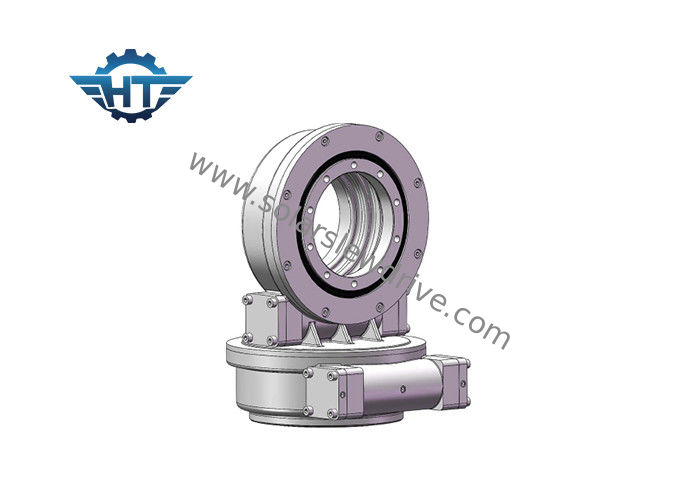

Nasz napęd obrotowy serii SDE wykorzystywany jest głównie w systemach śledzenia słońca PV, STP, CSP.
Nasze inne rodzaje napędów obrotowych są szeroko stosowane w zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki, obrotnice, maszyny portowe, pojazdy modułowe, małe systemy energii wiatrowej i łączność satelitarna, transportery ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza, rotator koszowy wymagania, dźwig jachtowy, mieszarka cementu, koparka itp. Możemy również zapewnić wiele rozmiarów napędu obrotowego i przystawek obrotowych, silnik hydrauliczny i silnik prądu stałego pasujące do napędów obrotowych.Produkty zostały wywiezione na cały świat.
cechy
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Przyjąć kopertowy napęd ślimakowy
3. Napęd większy ładunek przy użyciu kontaktu wielu zębów
4. Lepsza funkcja samozamykania statycznego
Instrukcje Instalacji
Instalacja pozioma i instalacja pionowa, patrz zdjęcie poniżej.
W przypadku pojedynczych napędów obrotowych można uzyskać obrotowe układy napędowe o dwóch osiach.
Jeden dwuosiowy napęd obrotu może osiągnąć dwuosiowy napęd obrotowy.
Jeden napęd obrotowy z jednym siłownikiem liniowym może także uzyskać dwuosiowe napędy obrotowe.
Wykres wydajności napędu obrotowego SDE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane. Bardziej szczegółowe wymiary i parametry można znaleźć w naszych rysunkach sprzedażowych.
Nasze pakowanie i transport
Wszystkie dyski obrotowe zostaną zapakowane w drewnianą obudowę wolną od fumigracji.
Obsługa transportu morskiego, lotniczego, drogowego, ekspresowego, takiego jak TNT, DHL, UPS, EMS, Fedex itp. W przypadku transportu próbek i małych ładunków.
