Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE5 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | SDE 5 |
|---|---|---|---|
| Przełożenie: | 37: 1 | Znamionowy moment wyjściowy: | 800 Nm |
| Holding Torque: | 9200 Nm | Moment obrotowy: | 6000 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| Reakcja: | ≤ 0,1 | Funkcja: | Podwójna oś |
| High Light: | mały skręcony napęd,silnik napędu ślimaka |
||

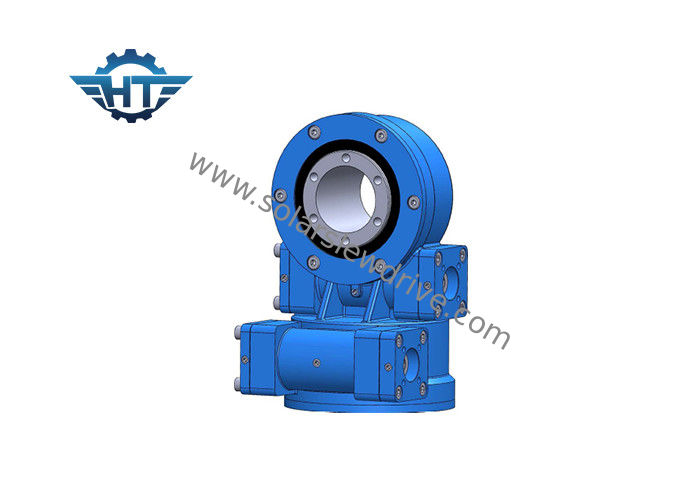

SDE5 Napęd z podwójną osią o niskiej prędkości obrotu z certyfikatem ISO9001 / CE dla monitorów solarnych
Opis
Wydajność napędów obrotowych waha się od 6kNm do 220kNm momentu trzymającego, 200Nm do 63kNm wyjściowego momentu obrotowego, 500Nm do 271kNm obciążenia momentem obrotowym i przełożenia przekładni od 30: 1 do 156.600: 1. Montaż można wykonać w poziomie, w pionie lub w kombinacji wielu osi.
Instalacja pionowa
Zaleca się montowanie napędów obrotowych zgodnie z załączonym rysunkiem do góry w zastosowaniach solarnych dla lepszej ochrony.
W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Instalacja pozioma
Zaleca się montowanie napędów obrotowych do góry nogami na osi azymutu w zastosowaniach słonecznych dla lepszej ochrony i dodatkowego zabezpieczenia dla osi elewacji.
W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Dwuosiowe napędy obrotowe są montowane w dwóch kierunkach.
Korzyść
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Przyjąć kopertowy napęd ślimakowy
3. Napęd większy ładunek przy użyciu kontaktu wielu zębów
4. Lepsza funkcja samozamykania statycznego
Dane techniczne
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
Aplikacje
Skoncentrowany system śledzenia energii słonecznej poprzez zastosowanie dwuosiowych napędów obrotowych w układzie słonecznym, które wymagają wysokiego zapotrzebowania na wysoką wydajność napędów obrotowych.
