Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE3 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | SE3 |
---|---|---|---|
Przełożenie: | 31: 1 | Znamionowy moment wyjściowy: | 600Nm |
Holding Torque: | 1500 nm | Moment obrotowy: | 3000 nm |
Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
High Light: | napęd obrotowy do systemu śledzenia słońca,napęd obrotowy do śledzenia słonecznego |

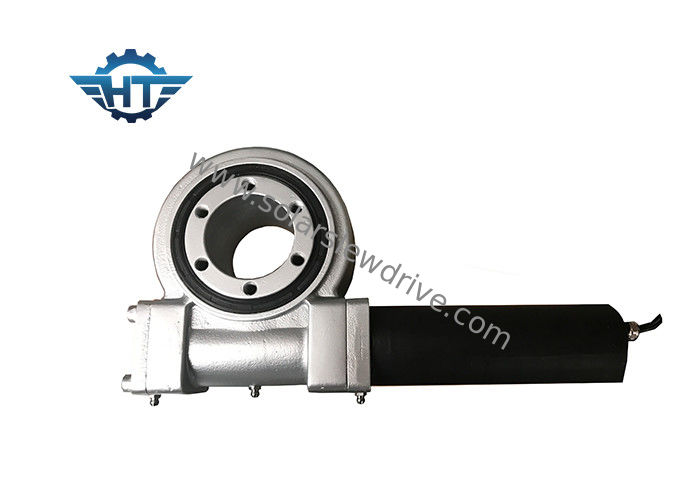

Przekładnia ślimakowa Jednoosiowa przekładnia słoneczna Tracker dopasowana do silników 12 / 24vdc dla Csp
Opis
Nasz napęd obrotowy składa się z obudowy, łożyska obrotowego, uszczelnienia, ślimaka obwiedniowego i innych standardowych akcesoriów sprzętowych. Możemy również dopasować różne rodzaje silników, takie jak elektroniczne silniki przekładniowe planetarne 12VDC lub 24VDC, silniki hydrauliczne, które mogą poruszać się w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara ze stabilną wydajnością i wysoką wydajnością.
3-calowe jednoosiowe napędy obrotowe SE3 mają szerokie zastosowanie, takie jak płaski system śledzenia jednoosiowego, ukośny system śledzenia, paraboliczne koryto, elektrownie Fresnel i heliostat.
Zalety
1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
5. Funkcja samoblokowania
Dane techniczne
Parametry wydajności modelu SE | ||||||||||||
Model | Znamionowy wyjściowy moment obrotowy (Nm) | Holding Torque (Nm) | Tilting Moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | IP | Temperatura pracy (℃) | Samoblokujący | waga (kg) |
1 ” | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 204 |
Uwaga: Bardziej szczegółowe wymiary i parametry znajdują się w naszych rysunkach sprzedażowych.
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
