Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
---|---|---|---|
Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
Holding Torque: | 13200 Nm | Moment obrotowy: | 7500 Nm |
Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
High Light: | mały skręcony napęd,silnik napędu ślimaka |

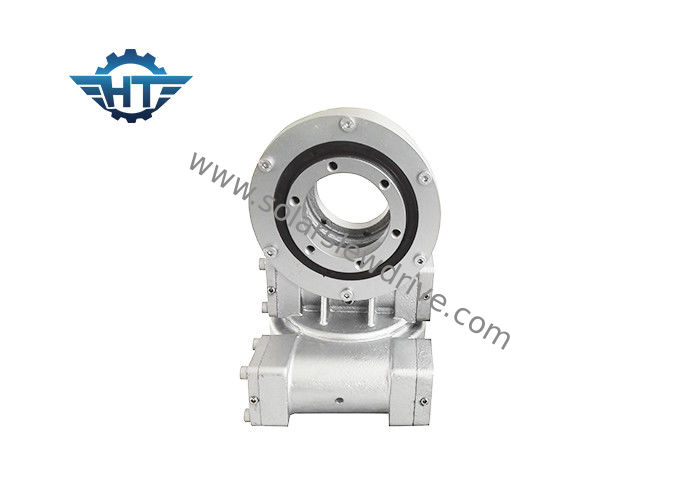

Napęd obrotowy jest nowym rodzajem produktu obrotowego, zwanym zwykle pierścieniem obrotowym, który zwykle składa się z ślimaka, pierścienia obrotowego, obudowy, silnika i innych elementów. Ponieważ podstawowymi elementami są łożyska obrotowe, mogą one jednocześnie wytrzymywać siły osiowe, promieniowe i momenty wywracające. W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy cechuje się łatwą instalacją, łatwą konserwacją i wyższym stopniem ochrony IP.
Napęd obrotowy jest szeroko stosowany w systemach śledzenia słońca PV, CPV, STP i zastosowaniach budowlanych, w tym dźwigach samochodowych, podnośnikach, obrotnicach, maszynach portowych, pojazdach modułowych, małych systemach energii wiatrowej i łączności satelitarnej.
funkcje
1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2) Otaczający napęd ślimakowy wewnątrz
3) Styk wielozębny zapewniający duże obciążenie
4 Funkcja samoblokowania
Dane techniczne
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Aplikacje
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
